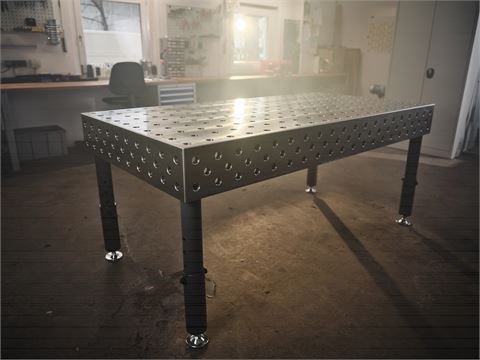

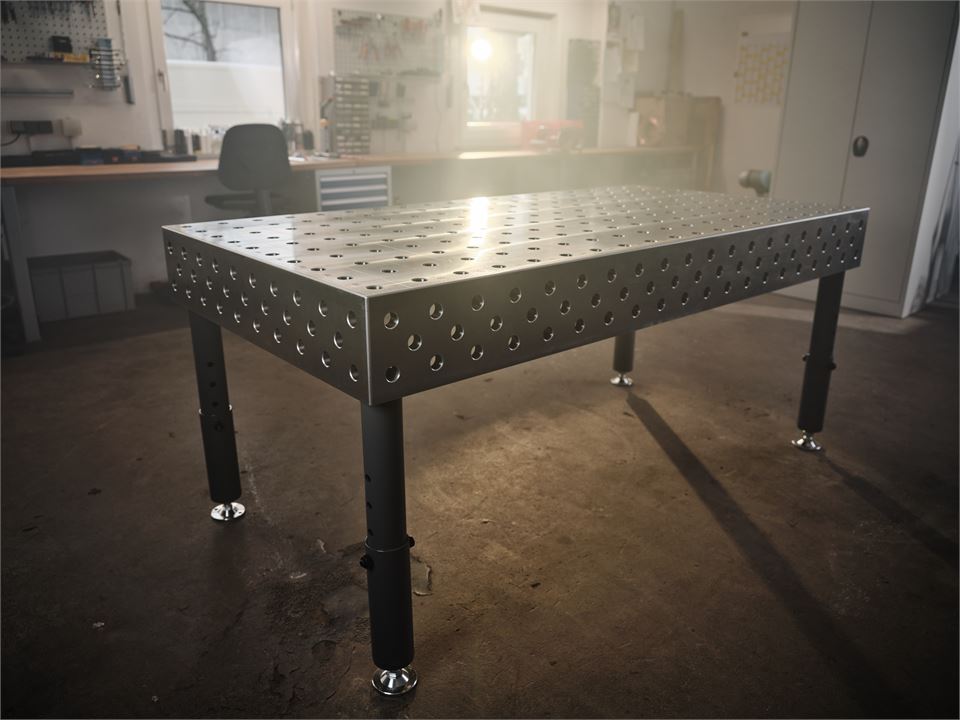

HISWeld Schweißtisch 3D

Norm Schweiß- und Spanntische für höchste Ansprüche

Dieses Modell bildet die Basis des gesamten Systems. Von diesem kann nach allen fünf Seiten beliebig erweitert werden.

Unsere Tische bestechen aufgrund des hohen Härtegrades mit unserer Hartverchromung Cr75, dem sehr hohen Genauigkeitsgrad von +/- 0,05 mm auf der gesamten Tischfläche und der Toleranzen der Bohrungsdurchmesser des gesamten Lochrasters.

Details auf einem Blick

  • Auf hundertstel Millimeter genaue Bohrungstoleranzen
    sowie der gefrästen Oberfläche (+/- 0,05 mm)
  • Exakte Maßgenauigkeit und Passgenauigkeit der Werkzeuge, somit auch mit vergleichbaren Premiumanbieter kompatibel
  • 2-seitige Millimeter Skalierung bei 3D-Tischsystemen
  • Rasterlinien 100 x 100 mm

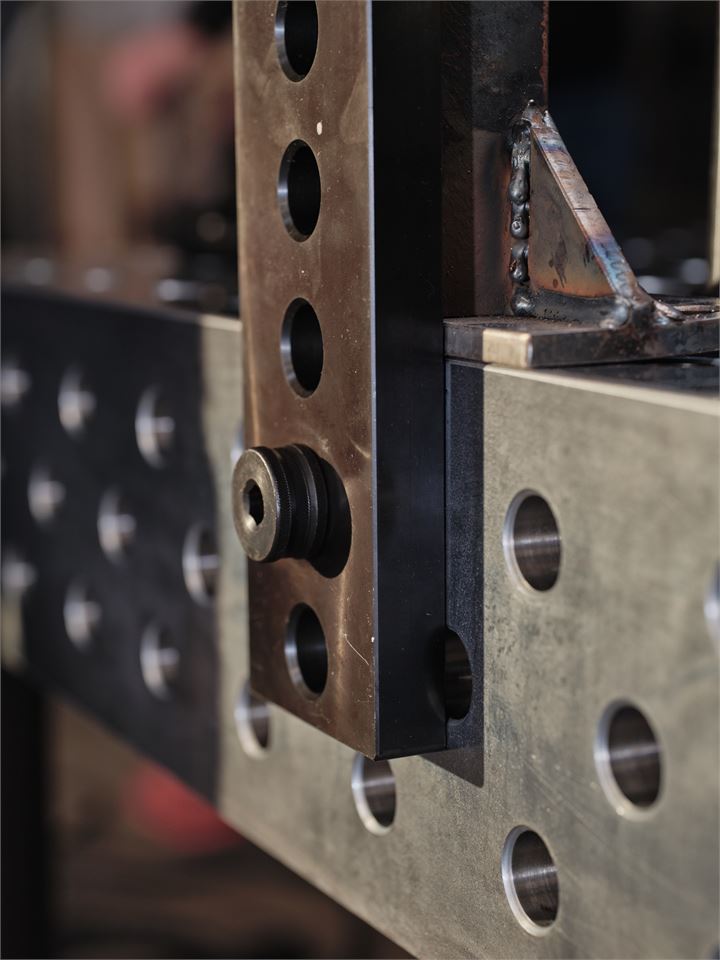

  • Diagonallochung in der Seitenwange bei 3D-Tischsystemen

Produktbeschreibung

  • S355J2+N mit Härtebeschichtung Cr75
  • Bohrung: 28 mm, Materialstärke: 25 mm

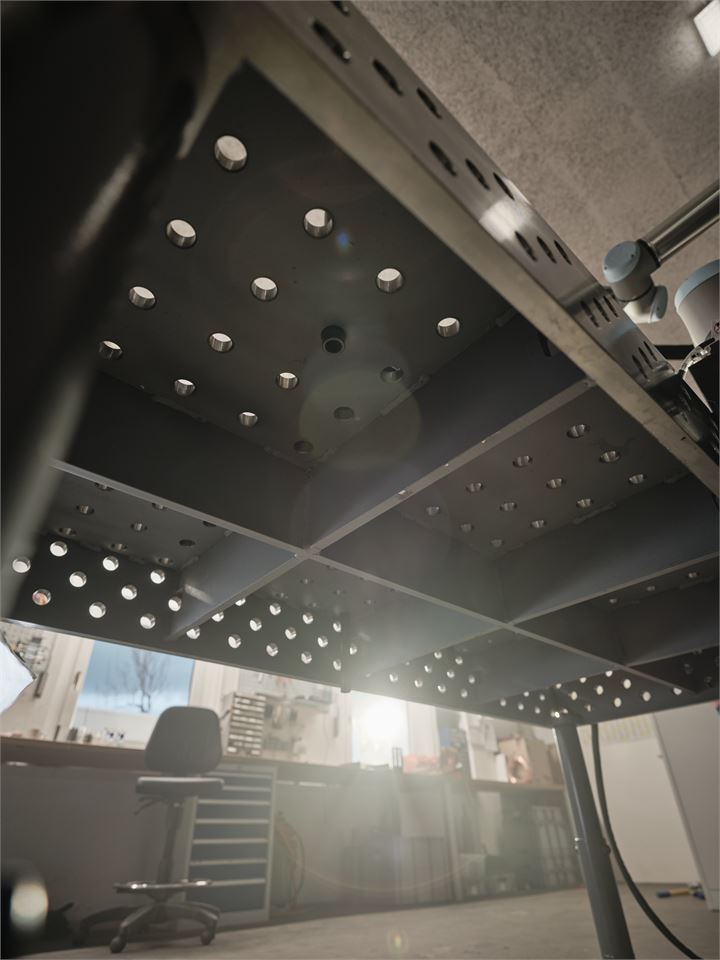

  • Inklusive Tischunterkonstruktion
  • Seitenwange 200 mm mit Diagonallochung, Tischplatte mit 2-seitiger Feinskalierung und Rasterlinie 100x100 mm
  • Kanten und Bohrungen abgerundet
  • Massive Standardtischfüße mit Traglast 2 t pro Fuß; Bei Rollenmodell 700 kg pro Fuß

Die Tischbeine des 3D Schweißtisches

Unsere drei Grundmodelle „Standard“, „Standard mit Rolle“ und „höhenverstellbares Tischbein“ bieten Ihnen sämtliche Möglichkeiten für eine flexible Positionierung Ihrer Tischsysteme.

Unsere spezielle Konstruktion der Füße garantiert Ihnen eine sehr hohe Beanspruchungsmöglichkeit der Tische.

Tischbein Standard für Schweisstische

3D-Tischbein Standard 650 mm, Arbeitshöhe 850 mm
Das „Standard Tischbein“ mit 89 mm Durchmesser und feinjustierbar, stellt die Grundausstattung mit Fußteller für die 3D Versionen dar. Die maximale Tragfähigkeit der Beine variiert je nach Tischmodell.

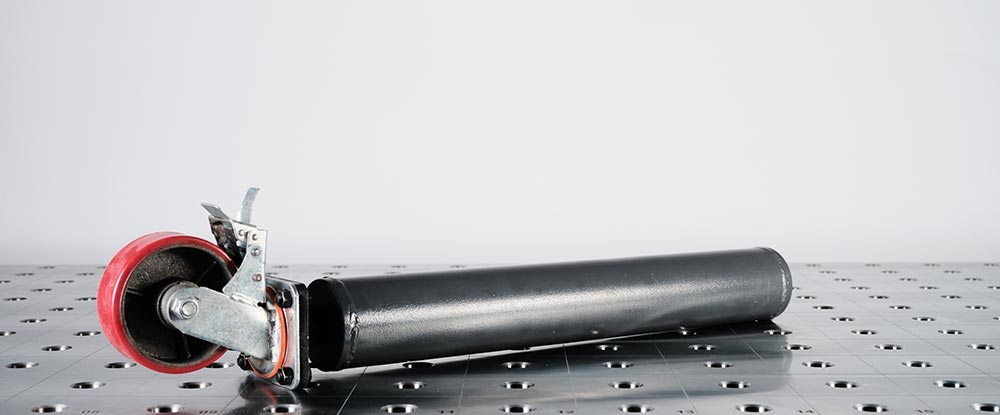

3D-Tischbein Standard mit Rolle 650 mm, Arbeitshöhe 850 mm
Das „Standard Tischbein mit Rolle“ mit Feststellbremse und 89 mm Durchmesser ist für alle Tischmodelle geeignet. Jeder Fuß ist durch Verdrehen der Platte zusätzlich feinjustierbar und mit einer verstärkten Spindel ausgestattet.

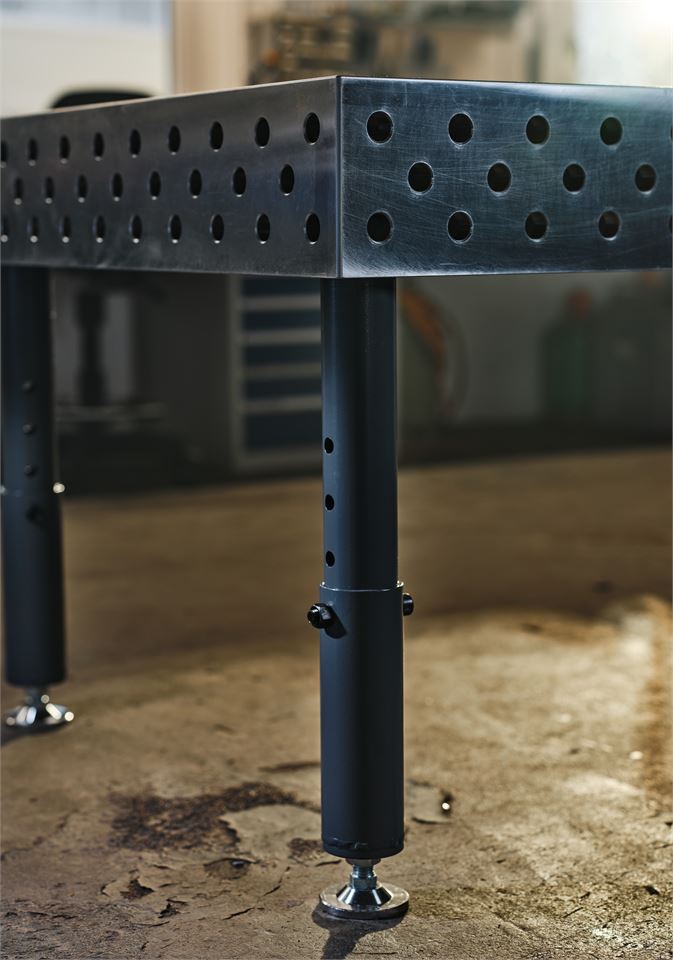

Tischbein höhenverstellbar für Schweisstische

3D-Tischbein höhenverstellbar, Arbeitshöhe 650 mm - 850 mm
Das „höhenverstellbare Tischbein“ mit Fußteller, 89 mm Durchmesser und feinjustierbar, ist in 60 mm Schritten verstellbar und kann für 2D Tische verwendet werden.
